Новые малопотребляющие микроконтроллеры ML51 от компании Nuvoton
Компания Nuvoton выпустила на рынок новую линейку 8-битных микроконтроллеров ML51 на улучшенном ядре 1T 8051. Набор инструкций ML51 полностью совместим со стандартом 80С51. Контроллеры работают на частоте до 24 МГц, напряжение питания варьируется в диапазоне от 1.8 до 5.5 В – это позволяет существенно упростить схему, так как ряд компонентов работает при питании 5 В.
Объем памяти APROM составляет 64/32/16/8 Кб. Контроллеры содержат дополнительную настраиваемую область Flash-памяти LDROM до 4/3/2/1 Кб для внутрисхемного программирования (ISP), а также обладают богатой периферией: до 28 GPIO, 2 UART, до 2 SPI, 2 I2C, 4 16-битных таймера, до 8 каналов АЦП (12-бит, 500 kSPS), 5-6 каналов ШИМ разрешением 16-бит и с функцией Fault Brake, которая используется для обнаружения неисправности при работе, например, двигателя.
Во всех контроллерах ML51 встроен интерфейс смарт-карт ISO-7816-3, а в контроллерах с количеством выводов больше 32 присутствуют дополнительно 2 аналоговых компаратора.

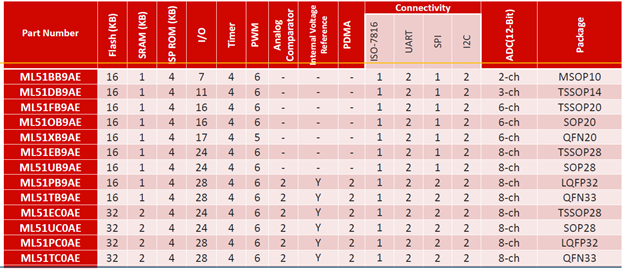

Весь функционал представлен в таблице ниже:
Микроконтроллеры поставляются в корпусах, начиная с MSOP10 и заканчивая QFN33 (4х4 мм).
Во втором квартале этого года ожидается выпуск микроконтроллеров с объёмом памяти до 64 Кб, количеством каналов ШИМ до 12 и в корпусах LQFP48, LQFP64.
Для снижения энергопотребления используется 3 режима: Low power run, Low power Idle and Power-down. В режиме Low power run потребление составляет 15 мкА, в режиме Low power Idle не превышает 10-13 мкА, в режиме Power-down менее 1 мкА.
Данные микроконтроллеры уже находят успешное применение в:
- Устройствах контроля удаленного доступа (реализация в датчиках с LoRaWAN);
- Батарейных счетчиках;
- Носимых устройствах;
- Беспроводной зарядке;
- Устройствах контроля заряда батареи;
- В простейших устройствах бытовой электроники.
