20.01.2014

Новые модели LCD дисплеев Winstar, созданные по технологии VATN, доступны для заказа.

В индикаторах , выполненных по технологии VATN, кристаллы расположены вертикально к стеклянной подложке. При отсутствии управляющего напряжения кристаллы остаются перпендикулярно подложке, создавая глубокий черный фон. При подаче управляющего напряжения кристаллы разворачиваются и создают высококонтрастное изображение.



Сравнительные характеристики стандартных STN LCD и VATN LCD приведены в таблице:



Пример сравнения символьных индикаторов COB 16x02 stn-lcd VATN
Технические характеристики
Вес 30г 30г
Толщина 9.70 мм (with component) 12.0 мм (with component)
Углы обзора 60(Гор.) 60(Вер.) 170(Гор) 110(Вер)
Контраст 10 1 120 :  1
Разрешение (размеры точки) 0.05 x 0.05мм 0.05 x 0.05мм
Энергопотребление 500мВт 250мВт
Время отклика при +25°C ~ 0.25 Сек
при -25°C ~ 4
Сек
при +25°C ~ 0.3 Сек
при -25°C ~ 10 Сек
Диапазон рабочих температур - 200C ~ + 700C - 200C ~ + 700C
Читаемость на солнце Нет Нет
Напряжение питания 3 В или 5 В
5 В
Время наработки на отказ 30K-50K часов 50K часов
Шрифт 1 тип на одной IC 1 тип на одной IC

Как видно из таблицы, основные преимущества VATN индикаторов в лучших углах обзора, лучшей контрастности и меньшем энергопотреблении.

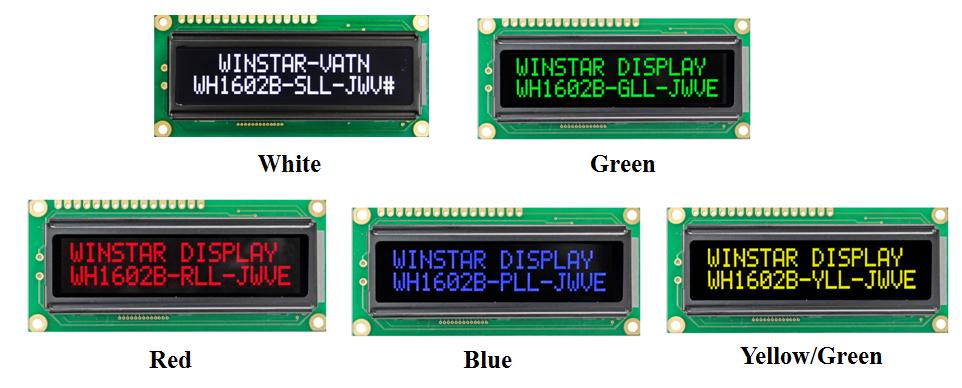

 VATN assort

По цене VATN индикаторы дороже аналогичных STN LCD на 15-20%, но ощутимо дешевле OLED LCD.



Применение:

  • Индустриальное: измерительные приборы, UPS, автопром.
  • Медицинское оборудование
  • В домашней технике: аудио/видео устройства, кофе машины, микроволновые печи и пр.



Для заказа доступны следующие модели символьных VATN индикаторов (16х02):



  • WH1602B-GLL-CWVE# (зеленый)
  • WH1602B-RLL-CWVE# (красный)
  • WH1602B-SLL-CTV# (белый)
  • WH1602B-PLL-CWVE# (синий)
  • WH1602B-YLL-CWVE# (Желто-зеленый)
