24.12.2013

ACS108 – компактный симистор для управления и защиты

STMicroelectronics, лидер мирового рынка по производству симисторов, анонсировал выпуск новых устройств: симисторов ACS108 в миниатюрных корпусах TO92 и SOT223.

                Помимо миниатюрности корпуса (для устройств с максимальным рабочим напряжением до 800 вольт) особенностью новинок является лёгкое управление:

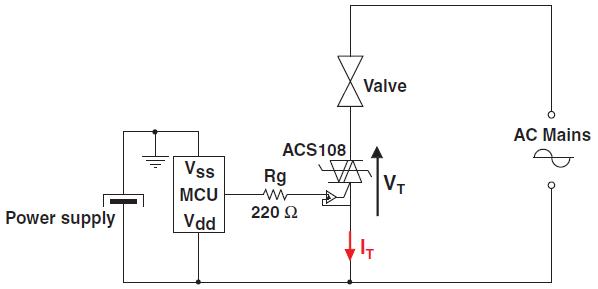

TRIAK 1

Рисунок1. Типовое подключение.



сигналом  3-х вольтового микроконтроллера можно непосредственно управлять состоянием симистора. Ток управления при этом не превышает 10 мА, а напряжение включения составляет порядка 1 В. Это стало возможным благодаря интеграции компаратора на кристалл симистора.

TRIAK 2

Рисунок2. Особенность ACS108



Типовыми примерами применения данного изделия могут быть:

  • управление мощным реле
  • управление нагрузкой переменного тока до 100 Вт
  • защита от перенапряжений.

TRIAK 3

Рисунок3. Схема защиты от перенапряжений в низковольтных цепях питания.

Благодаря компактности и простоте использования становится возможным применение ACS108 для защиты низковольтовых цепей питания от перенапряжения. Например, стандарт электроники для автомобильного применения предполагает подачу напряжения  55-ти вольт на 12-ти вольтовый вход питания на несколько секунд. Устройство должно выжить.

Приведённая выше схема обеспечит это выживание.
