Преимущества и особенности применения заказных ЖК индикаторов
Заказные решения в сфере средств отображения информации
Причины выбора заказного индикатора
В последнее время заказные решения в сфере средств отображения информации получили достаточно широкое распространение и применение благодаря некоторым серьезным преимуществам перед стандартными решениями. Заказные индикаторы находят применение в средствах измерения (счетчики ресурсов, весы, анализаторы окружающей среды), портативных медицинских приборах, приборостроении, автомобилестроении.
Основными причинами выбора заказного индикатора как правило являются:

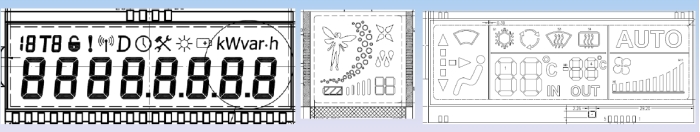

- Отсутствие нужной модели индикатора среди стандартно выпускаемых. В случае с графическими индикаторами отсутствие нужного разрешения, интерфейса. В случае с сегментными отсутствие нужного размера сегмента или индикатора, отсутствие нужного сочетания цифр с точками, запятыми или другими знаками.
- Необходимость изготовить индикатор в соответствии с особенностями конструкции изделия. Такими как элементы крепления, способ подключения, угол обзора.
- Необходимость изготовления индикатора по индивидуальному дизайну. Необходимость в наличии специализированных символов и иконок.
Типы заказных индикаторов

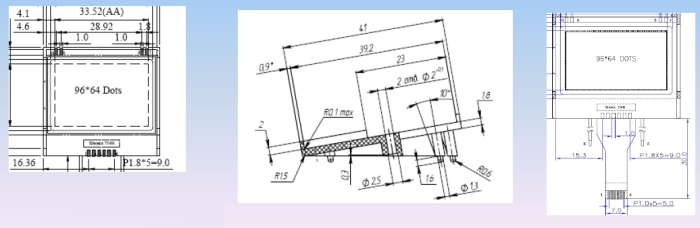

Графические индикаторы
Стоимость реализации заказных графических индикаторов зависит от размера, разрешения, типа коннектора, наличия и цвета подсветки. В среднем стоимость разработки и производства образцов может колебаться в пределах 1000-3000$. Также есть возможность изготовления комбинированного индикатора: поле для специальных символов и иконок и графическое поле с нужным разрешением.

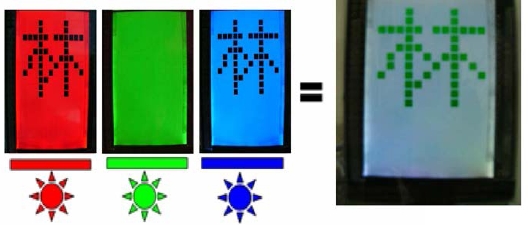

Цветные индикаторы на основе FSC технологии
Индикаторы на основе FSC способны отображать до 8 цветов, подходят для отображения простой графики, символов, цифр или текста. Достаточно недорогой и простой в реализации вариант цветного индикатора. FSC-LCD не содержат цветного фильтра, изменение цвета дисплея осуществляется программно, управлением светодиодной RGB подсветкой. Для формирования цветного изображения происходит последовательное переключение цветов подсветки с синхронным заполнением полей дисплея.
Сенсорные панели

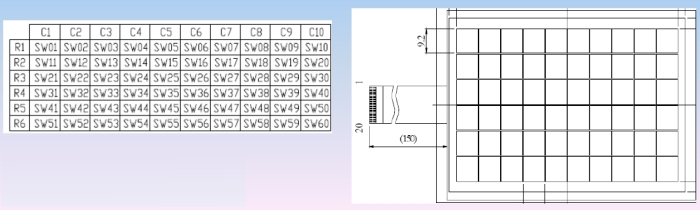

Все заказные индикаторы могут быть снабжены нужной сенсорной панелью резистивного или емкостного типа. Так же существует возможность изготовления так называемой аналоговой сенсорной панели. Это резистивная сенсорная панель разбитая на нужные по размеру зоны, контакты от каждой зоны выведены на шлейф,при нажатии на какую либо из зон происходит замыкание соответствующих контактов и таким образом можно сформировать аналог пленочной клавиатуры сразу на индикаторе.

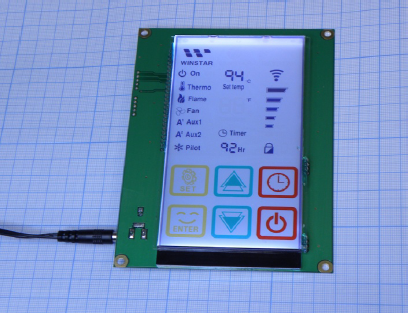

Индикаторы с технологией TouchKey

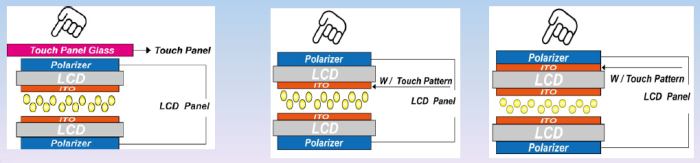

Новое решение для заказных сегментных индикаторов: дисплей с дополнительным слоем емкостной сенсорной панели. В отличии от традиционных сенсорных индикаторов, в которых сенсорная панель распложена сверху, новинка от Winstar имеет внутренний чувствительный емкостной слой. Существует два варианта индикаторов с технологией TouchKey: недорогое решение с одним чувствительным слоем и более функциональное решение с двумя слоями.
В индикаторе с одним чувствительным слоем, жидкокристаллические ячейки и ячейки сенсорной панели распложены в одном слое. Верхняя половина индикатора отображает информацию, в нижней половине можно реализовать сенсорные кнопки нужной конфигурации.
В двухслойном решении, жидкокристаллические ячейки и ячейки сенсорной панели расположены в разных слоях, и любая часть изображения может использоваться как сенсорная кнопка. Чувствительность сенсорной панели в обоих вариантах настраивается. Максимально можно реализовать до 8 сенсорных кнопок.
Преимущества заказных индикаторов:
- Возможность реализации индивидуального дизайна индикатора, что позволяет создать фирменный стиль выпускаемых изделий и защитить от подделок;
- Оптимальное соотношение цены индикатора и технических характеристик;
- Низкая цена при серийных заказах.
Порядок оформления заказа на индикатор, ориентировочные сроки

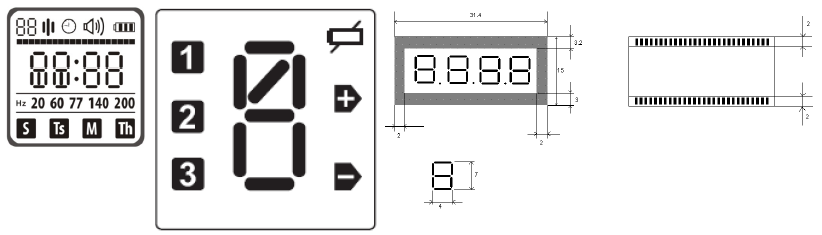

- Для первоначальной оценки возможности изготовления и стоимости индикатора необходим примерный эскиз индикатора либо описание. Эскиз может быть выполнен произвольным способом. Основная необходимая информация: тип отображаемой информации (сегменты, графика), габариты, тип коннектора (металлические выводы, проводящая резина, шлейф), наличие и цвет подсветки.
- В течении 1-3 рабочих дней производитель оценивает возможность и стоимость изготовления.
- После согласования стоимости с заказчиком запускается процесс подготовки детального чертежа и согласование чертежа с заказчиком, срок 5-10 рабочих дней.
- После согласования чертежа и оплаты стоимости разработки запускается процесс производства образцов, срок 3-4 недели.
