TFT-ПАНЕЛИ
Технические параметры
| Серия | Наименование | Краткое описание | Примечание |
|---|---|---|---|
| WF22ATLAJD0# |
2.2" TFT, a-Si технология изготовления матрицы, встроенный контроллер ILI9340, 8/16 битный интерфейсы, яркость подсветки 220cd/m2. Не требуется разъем для подключения, шлейф предназначен для пайки на плату |
Разрешение 240х320 точек Габаритные размеры 40.10x55.20x2.35 |
|
| WF24ATLAJD0# |
2.4" TFT, a-Si технология изготовления матрицы, встроенный контроллер HX8347G, 8/9/16/18 битный интерфейсы, Яркость подсветки 225cd/m2. Не требуется разъем для подключения, шлейф предназначен для пайки на плату |
Разрешение 240х320 точек Габаритные размеры 42.72x60.26x2.25 |
|
WF35C |
WF35CTIACD0# | Аналоговый интерфейс | |
| WF35CTIACD0#000 | Аналоговый интерфейс, сенсорная панель | ||
| WF35CTIBCDB# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF35CTIBCDB#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF35CTIBCDC# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF35CTIBCDC#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
WF43B |
WF43BTIAED0# | Аналоговый интерфейс | |
| WF43BTIAED0#000 | Аналоговый интерфейс, сенсорная панель | ||
| WF43BTIBED0# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF43BTIBED0#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF43BTIBEDA# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF43BTIBEDA#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||

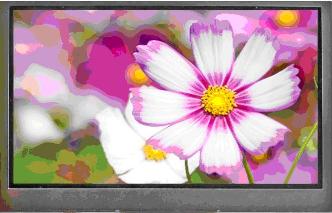

WF43F
 |
WF43FTIFEDBN0# WF43FTIFEDBC0# |
емкостная сенсорная панель, встроенный контроллер RA8875, встроенный геометрический ускоритель, два встроенных программируемых ШИМ генератора, наличие спящего режима контроллера с низким потреблением, поддержка 2D функции, поддержка смешанного текстового и графического режима |
Габаритные размеры 105,5х57,2мм Разрешение 480х272 |
WF57B |
WF57BTIACD0# | Аналоговый интерфейс | Габаритные и крепежные размеры аналогичны модели WG320240B0 |
| WF57BTIACD0#000 | Аналоговый интерфейс, сенсорная панель | ||
| WF57BTIBCDC# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57BTIBCDC#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF57BTIBCDD# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57BTIBCDD#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
WF57C |
WF57CTLECD0# | Аналоговый интерфейс, встроенный DC/DC преобразователь | Габаритные размеры и электрические характеристики аналогичны модели LQ057Q3DC12 от Sharp |
| WF57CTLECD0#000 | Аналоговый интерфейс, встроенный DC/DC преобразователь, сенсорная панель | ||
WF57D |
WF57DTIACD0# | Аналоговый интерфейс | Отличие от серии WF57E в отсутствии крепежных отверстий |
| WF57DTIACD0#000 | Аналоговый интерфейс, сенсорная панель | ||
| WF57DTIBCDB# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57DTIBCDB#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF57DTIBCDC# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57DTIBCDC#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
WF57E |
WF57ETIACD0# | Аналоговый интерфейс | Отличие от серии WF57D в наличии крепежных отверстий |
| WF57ETIACD0#000 | Аналоговый интерфейс, сенсорная панель | ||
| WF57ETIBCDC# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57ETIBCDC#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF57ETIBCDD# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57ETIBCDD#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
WF57F |
WF57FTLAFD0# | Аналоговый интерфейс | Разрешение VGA 640х480 |
| WF57FTLAFD0# 000 | Аналоговый интерфейс, сенсорная панель | ||
| WF57FTLBFD0# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57FTLBFD0#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF57FTLBFDA# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF57FTLBFDA#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
|
WF57K
 |
WF57KTIBCDAN0#
|
5.7” TFT, контроллер SSD1963, 8 битный интерфейс
|
|
|
WF57KTIBCDAT0#
|
5.7” TFT, контроллер SSD1963, 8 битный интерфейс, сенсорная панель
|
||
|
WF57KTIBCDBN0#
|
5.7” TFT, контроллер SSD1963, 16 битный интерфейс
|
||
|
WF57KTIBCDBT0#
|
5.7” TFT, контроллер SSD1963, 16 битный интерфейс, сенсорная панель
|
||
|
WF57L
 |
WF57LTIBCDAN0#
|
5.7” TFT, контроллер SSD1963, 8 битный интерфейс
|
|
|
WF57LTIBCDAT0#
|
5.7” TFT, контроллер SSD1963, 8 битный интерфейс, сенсорная панель
|
||
|
WF57LTIBCDBN0#
|
5.7” TFT, контроллер SSD1963, 16 битный интерфейс
|
||
|
WF57LTIBCDBT0#
|
5.7” TFT, контроллер SSD1963, 16 битный интерфейс, сенсорная панель
|
||
|
WF57M
 |
WF57MTIBCDAN0#
|
5.7” TFT, контроллер SSD1963, 8 битный интерфейс
|
|
|
WF57MTIBCDAT0#
|
5.7” TFT, контроллер SSD1963, 8 битный интерфейс, сенсорная панель
|
||
|
WF57MTIBCDBN0#
|
5.7” TFT, контроллер SSD1963, 16 битный интерфейс
|
||
|
WF57MTIBCDBT0#
|
5.7” TFT, контроллер SSD1963, 16 битный интерфейс, сенсорная панель
|
||
WF70A |
WF70ATIAGD0# | Аналоговый интерфейс | Разрешение VGA 800х480 |
| WF70ATIAGD0#000 | Аналоговый интерфейс, сенсорная панель | ||
| WF70ATIBGDA# | 8-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF70ATIBGDA#000 | 8-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
| WF70ATIBGDB# | 16-битный параллельный интерфейс (контроллер SSD1963) | ||
| WF70ATIBGDB#000 | 16-битный параллельный интерфейс (контроллер SSD1963), сенсорная панель | ||
WF80B |
WF80BTIAGDNN0# | 8" TFT, 24 битный RGB интерфейс, без сенсорной панели | Разрешение 800х480 Габаритные размеры 192,8х116,9мм |
| WF80BTIAGDNT0# | 8" TFT, 24 битный RGB интерфейс, с резистивной сенсорной панелью | ||
WF121A |
WF121ATIAML0# | 12.1" , на базе активной матрицы по технологии A-Si TFT, поддерживает разрешение 1024х768 точек, углы обзора по всем направлениям 80°, управление осуществляется по LVDS интерфейсу | Разрешение 1024х768 |
Контроллер SSD1963 выпускается в двух модификациях: с 8-битным и с 16-битным интерфейсом.
