DataImage



1926




Компания DataImage основана в 1997 году, является одним из крупнейших производителей ЖКИ в мире, имеет собственные фабрики в Китае и на Тайване. DataImage производит широкий ряд TFT индикаторов размером от 3.5" до 10.4", которые могут найти применение в индустриальном оборудовании, медицинских изделиях, потребительской электронике и т.д. Также компания выпускает специализированные TFT индикаторы с яркой подсветкой и специальным микрорефлектором. Такие индикаторы очень хорошо видны на солнце по сравнению с обычными TFT и имеют более широкие углы обзора, позиционируется как "sunlight readable" (четко видимые на солнце). Вся продукция компании DataImage сертифицирована на соответствие международным стандартам ISO9001 и QS9000.

Диаг-ональМодельРазрешениеГабаритные размеры (ШхВхГ),ммРазмер активной видимой области (ШхВ), ммЯрко-стьКонтр-астИнтер-
фейс
Температура эксплуатацииНаличие Сенсорной панели
3.5" FG030561DSSWBG03 320 x RGB x 240 77.8x64.5x2.9 70.08x52.56 250 300 Digital : Serial 8bit TTL; CCIR 656/601 -20°C .. +70°C
  FG030561DSSWBG04 320 x RGB x 240 77.8x64.5x4 70.08x52.56 200 300 Digital : Serial 8bit TTL; CCIR 656/601 -20°C .. +70°C +
  FG030565DSSWBG03 320 x RGB x 240 77.8x64.5x4 70.08x52.56 250 300 Digital : Serial 8bit/Parallel 24bit TTL; CCIR 656/601 -20°C .. +70°C
  FG030565DSSWBGT1 320 x RGB x 240 77.8x64.5x4 70.08x52.56 200 300 Digital : Serial 8bit/Parallel 24bit TTL; CCIR 656/601 -20°C .. +70°C +
  FX0305J1DSSWDG01 320 x RGB x 480 55.26x84.69x3 48.96x73.44 300 500 Digital : CPU 8bit/9bit/16bit/18bit; SPI; RGB -20°C .. +70°C
4.3" FGO 40346DSSWBG03 480 x RGB x 272 105.5x67.2x3.1 95.04x53.856 440 350 Digital: Parallel 24 bit TTL (single chip, DE mode) -20°C .. +70°C
  FGO 40346DSSWBG04 480 x RGB x 272 105.5x67.2x3.1 95.04x53.856 350 350 Digital: Parallel 24 bit TTL (single chip, DE mode) -20°C .. +70°C +
  FG040321DUSWMG01 480 x RGB x 272 105.5x67.2x3.1 95.04x53.856 500 300 Digital: Parallel 24 bit TTL (Multiple viewing angle) -20°C .. +70°C
  FG040321DUSWMGT1 480 x RGB x 272 105.5x67.2x4.3 95.04x53.856 400 300 Digital: Parallel 24 bit TTL (Multiple viewing angle) -20°C .. +70°C +
  FG0403G0DSSWMG01 480 x RGB x 800 62.1x107.5x2.6 56.16x93.6 400 800 Digital: Parallel 24 bit TTL (IPS) -20°C .. +70°C
  FX0403GO DSSWMGT1 480 x RGB x 800 62.1x107.5x4.1 56.16x93.6 320 800 Digital: Parallel 24 bit TTL (IPS) -20°C .. +70°C +
5" FG050052DSSWBG01 800 x RGB x 480 118.1x77x3.16 108x64.8 400 400 Digital -20°C .. +70°C
  FG050052DSSWBGT1 800 x RGB x 480 118.1x77x4.36 108x64.8 320 400 Digital -20°C .. +70°C +
  FG0500A0DSSWBG01 800 x RGB x 480 118.5x77.5x3.4 108x64.8 400 600 Digital -20°C .. +70°C
  FG0500A0DSSWBGT1 800 x RGB x 480 118.5x77.5x4.36 108x64.8 320 600 Digital -20°C .. +70°C +
  FX050053DSSWAGT1 800 x RGB x 480 118.1x77x4.26 108x64.8 400 400 Digital : OPTREX Equivalent -10°C .. +60°C +
5.7" FG050700DSSWDGL2 320 x RGB x 240 144x104.6x13 115.2x86.4 400 350 Digital : 18bit RGB -20°C .. +70°C
  FG050720DSSWDG01 640 x RGB x 480 127x98.43x7 115.2x86.4 400 300 Digital : 18bit RGB -20°C .. +70°C
  FG050720DSSWDGT1 640 x RGB x 480 127x98.43x10 115.2x86.4 320 300 Digital : 18bit RGB -20°C .. +70°C +
  FG050720DSSWDGL3 640 x RGB x 480 127x98.43x7 115.2x86.4 700 300 Digital : 18bit RGB (700nits) -20°C .. +70°C Опция
  FG050720DSSWDGL4 640 x RGB x 480 127x98.43x7 115.2x86.4 900 300 Digital : 18bit RGB (900nits) -20°C .. +70°C Опция
  FG050722DSSWDG01 640 x RGB x 480 127x98.43x8.9 115.2x86.4 400 300 LVDS -20°C .. +70°C
  FG050722DSSWDG02 640 x RGB x 480 128x99.83x11 115.2x86.4 320 300 LVDS -20°C .. +70°C +
  FG050728DSSWBG01 640 x RGB x 480 127x98.43x7 115.2x86.4 400 300 Digital : 18bit RGB TTL -20°C .. +70°C Опция
  FG050728DSSWDGL3 640 x RGB x 480 127x98.43x7 115.2x86.4 700 300 Digital : 18bit RGB TTL -20°C .. +70°C Опция
  FG050728DSSWDGL4 640 x RGB x 480 127x98.43x7 115.2x86.4 900 300 Digital : 18bit RGB TTL -20°C .. +70°C Опция
7" FG0700K5DSSWBG01 800 x RGB x 480 165x106.4x9.5 152.4x91.44 320 400 Digital : 18bit RGB (Generation 5 LCD) -20°C .. +70°C
  FG0700K5DSSWAGT1 800 x RGB x 480 165x106.4x11.06 152.4x91.44 250 400 Digital : 18bit RGB (Generation 5 LCD) -10°C .. +60°C +
  FG0700K6DSSWBG01 800 x RGB x 480 165x106.4x9.5 152.4x91.44 320 400 LVDS -20°C .. +70°C
  FG0700K6DSSWAGT1 800 x RGB x 480 165x106.4x11.06 152.4x91.44 250 400 LVDS -10°C .. +60°C +
  FG0700K9DSSWBG01 800 x RGB x 480 165x106.4x9.5 152.4x91.44 320 400 Digital : 18bit RGB (Gen 5 LCD)- new version -20°C .. +70°C Опция
  FG0700G3DSSWBG01 800 x RGB x 480 165x106.4x3.4 152.4x91.44 350 400 Digital : 18bit RGB (Gen 5 LCD) -20°C .. +70°C
  FG0700G3DSSWAGT1 800 x RGB x 480 165x106.4x4.45 152.4x91.44 280 400 Digital : 18bit RGB (Gen 5 LCD) -10°C .. +60°C +
  FG0700G3DUSWMG01 800 x RGB x 480 165x106.4x4.45 152.4x91.44 500 400 Digital : 18bit RGB (Gen 5 LCD) WIDE VIEWING ANGL -10°C .. +60°C +
  FX0700W0DSSWAGZ1 1024 x RGB x 600 165.75x105.39x3.4 153.6x90 350 700 LVDS -20°C .. +60°C
  FX0700W4DUSWMGZ1 1024 x RGB x 600 165.75x105.39x3.4 153.6x90 400 800 LVDS/ Multiple viewing angle -20°C .. +60°C
8" FG080073DSSWBG01 800 x RGB x 600 183x141x6.3 162x121.5 250 500 Digital : 24bit RGB -20°C .. +70°C
  FG080073DSSWAGT1 800 x RGB x 600 183x141x6.3 162x121.5 200 500 Digital : 24bit RGB -20°C .. +70°C +
  FG080074DSSWBG01 800 x RGB x 600 183x141x6.3 162x121.5 250 500 LVDS -20°C .. +70°C
  FGO 80074DSSWAGT1 800 x RGB x 600 183x141x6.3 162x121.5 200 500 LVDS -20°C .. +70°C +
9" FG090040DSSWBG01 800x RGB x 480 210.7x139.4x10 198x112.08 400 350 Digital: 18 bit RGB -20°C .. +70°C
  FG090040DSSWAGT1 800x RGB x 480 210.7x139.4x10 198x112.08 320 350 Digital: 18 bit RGB -20°C .. +70°C +
  FG090052DSSWBG01 800x RGB x 480 211.1x126.5x5.9 198x111.696 350 500 Digital: 24 bit RGB -20°C .. +70°C
  FG090052DSSWBGT1 800x RGB x 480 211.1x126.5x5.9 198x111.696 280 500 Digital: 24 bit RGB -20°C .. +70°C +
10.1" FG100131DNSWAGL1 1024 x RGB x 600 235x143x4.9 222.72x125.28 400 TBC LVDS 0°C .. +50°C
  FG100131DNSWAG02 1024 x RGB x 600 235x143x6.5 222.72x125.28 320 TBC LVDS 0°C .. +50°C +
  FG1001A0DSSWCG01 1280 x RGB x 800 229.46x149.1x3.4 216.96x135.6 250 700 LVDS/TN -20°C .. +60°C
  FG100190DSSWNG01 1280 x RGB x 800 229.46x149.1x2.4 216.96x135.6 350 800 LVDS/IPS 0°C .. +50°C


C 2009 года компания DataImage начала разработку проекционно-емкостных мультисенсорных решений. В настоящее время компания может предложить проекционно-емкостные панели размеров 3.5-15.6" со встроенным контроллером и интерфейсом I2C. Доступны как отдельные панели, так и готовые решения - TFT индикатор со встроенной сенсорной панелью.

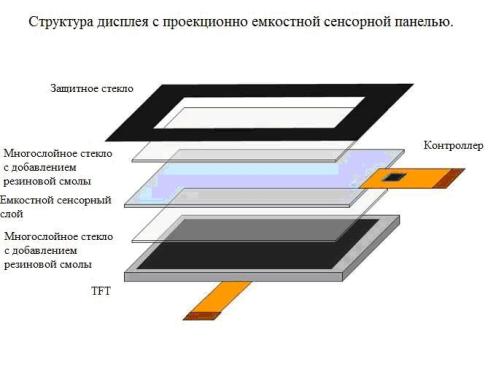

Проекционно-емкостные сенсорные панели открывают большие возможности в сфере разработки устройств с сенсорным управлением благодаря двум основным преимуществам перед емкостными и резистивными панелями: это высокая ударная прочность и возможность обработки нескольких одновременных касаний (multi touch). Высокую прочность обеспечивает специализированное многослойное стекло с добавлением специального полимера.

TFT
Теперь доступны для заказа проекционно-емкостные сенсорные панели размеров 3.5-10.1”. Новые сенсорные панели имеют встроенный контроллер и интерфейсы I2C или USB, поддерживают одновременную обработку от 2 до 5 нажатий.
Для заказа доступны как отдельные сенсорные панели, так и индикаторы со встроенными проекционно-емкостными сенсорными панелями.


Перечень доступных моделей и основные параметры

Модель сенсорной панели Поддержка Multi touch Интерфейс Модель индикатора со встроенной панелью Размер видимой области, формат изображения
SCN0305434GGC00 1 нажатие+прокрутка I2C SCF0305434GGC01 3.5” (16:9) WQVGA
SCN0403852GGU00 2 нажатия I2C SCF0403852GGU01 4.3” (16:9) WQVGA MVA
SCN0403852GGU00 2 нажатия I2C SCF0403852GGU03 4.3” (16:9) WQVGA
SCN0403852GGU00 2 нажатия I2C SCF0403852GGU04 4.3” (16:9) WVGA MVA
SCN0500133GFR00 5 нажатий I2C SCF0500133GFR00 5.0” (16:9) WVGA
SCN0507827GGU00 5 нажатий I2C SCF0507827GGU01 5.7” (4:3) VGA
SCN0700M48GGU09 2 нажатия I2C SCF0700M48GGU09 7.0” (16:9) WVGA
SCN0700C48GGU03 5 нажатий I2C SCF0700C48GGU03 7.0” (16:9) WVGA MVA
SCN0700M48GGU04 2 нажатия I2C SCF0700M48GGU04 7.0” (16:9) WSVGA
SCN0700C48GGU02 5 нажатий I2C SCF0700C48GGU02 7.0” (16:9) WVGA MVA
SCN1001168GGU01 2 нажатия I2C SCF1001168GGU01 10.1” (16:9)
SCN100132UGGU01 2 нажатия USB SCF100132UGGU01 10.1” (16:9)


Сайт производителя www.dataimagelcd.com

Краткий каталог продукции - pdf



Продукцию компании "DataImage Corp." можно заказать, сделав заявку:

  • по электронному почтовому адресу Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.;
  • связавшись с нами по телефону: (343) 372-92-30;
  • через интернет-магазин.

Задать вопрос техподдержке вы можете на нашем форуме.
